Name: Boias de monitorização hidrológica LiDAR para guias de navegação
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 1300000 USD
Availability: InStock
Rating: 4.7 (118 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Destacar:

Boia meteorológica

Boias para guias de navegação

Boia de monitorização hidrológica

Informação básica

Lugar de origem: China

Marca: Blue Aspirations

Certificação: OWA Stage 2

Número do modelo: BA-FLS-NX5

Condições de Pagamento e Envio

Detalhes da embalagem: 3 recipiente padrão

Tempo de entrega: 2-3month

Termos de pagamento: T/T

Habilidade da fonte: 3 Unidades/Mês Sem pré-validação.

Galeria

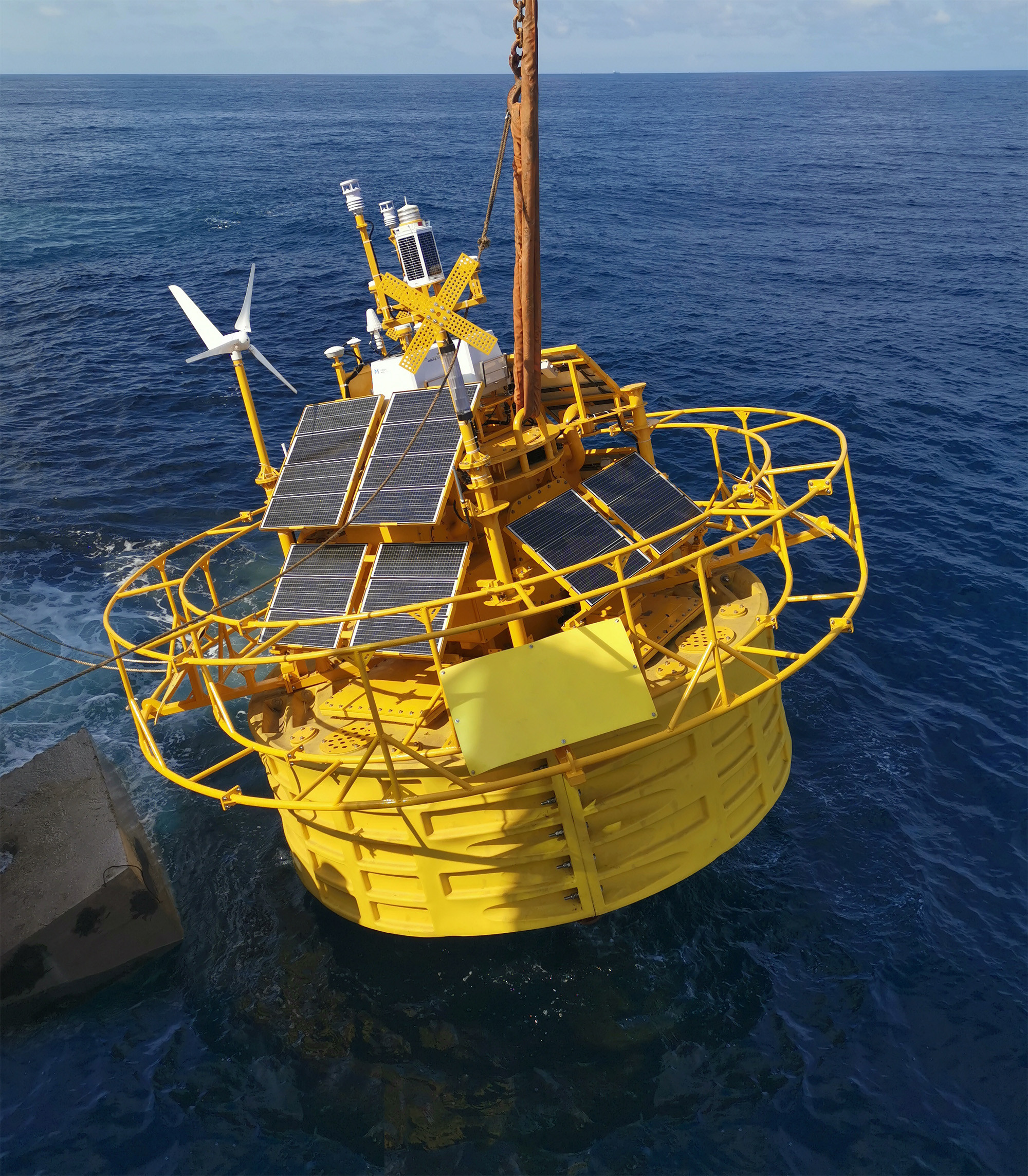

Boias de monitorização hidrológica LiDAR para guias de navegação

Descrição de produto

Boia hidrológica LiDAR flutuante

1Plataforma flutuante.

A plataforma flutuante é constituída por 4 blocos de espuma contidos no interior de caixas de PE. moldagem rotacional, e sua estrutura modular permite que o sistema Lidar flutuante seja facilmente desmontado para carregamento O transporte de mercadorias para o interior de um camião ou dentro de um contentor é mais rápido e mais barato, tanto no interior como no exterior.

2Princípios de conceção

A confiabilidade é a característica mais importante de qualquer sistema Lidar flutuante e é um princípio central da filosofia de design da Blue Aspirations.Baseando-nos na experiência da nossa equipa nos princípios de concepção do sector das telecomunicaçõesO modelo comercial também foi projetado iterativamente usando simulações para modelar caminhos de falha e eliminar pontos únicos de falha.Os principais exemplos de como estes princípios estão incorporados no sistema Lidar flutuante incluem:

Pelo menos duas fontes de aquisição de dados de vento e de movimento;
Um mínimo de dois de cada ligação do sensor de aquisição de dados;
Dois servidores configurados para trocar de forma transparente entre si em caso de inatividade do servidor;
Redundância em cada sistema de alimentação para garantir um risco insignificante de escassez de energia;
Bancos de baterias instalados em armários separados com um circuito de interrupção automática concebido para transferir carga em caso de mau funcionamento de um único banco de baterias;
Subsistema de comunicação de dados com, pelo menos, dois canais de ligação ascendente e descendente na ausência de 2/3/4G; e
Fonte de reserva para medições de direcção e de movimento para manter o fornecimento de dados de alta qualidade, mesmo em caso de danos significativos aos mastros, antenas,Sensores GNSS-INS primários e sensores de bússola.

Boias de monitorização hidrológica LiDAR para guias de navegação 1

3- Compensação de movimento.

Uma vez que o movimento da bóia afeta as medições da direção do vento e da velocidade do vento do LiDAR, o sistema Blue Aspirations® está equipado com um sensor de movimento para adquirir dados de passo e rolagem de alta resolução,e sensores de direcção e DGPS para obter informações precisas sobre a direcçãoO nosso algoritmo patenteado usa então um método de projecção para corrigir os dados de velocidade do vento LiDAR para o plano horizontal adequado.Calculando o ângulo de deslocamento da instalação LiDAR do sensor de direcção, o sistema é igualmente capaz de transformar os dados de direcção do vento recolhidos para o ângulo correto.

3Detalhes técnicos

*Modulos*	*Detalhes*
Boia	- Diâmetro: 5 m. -Alta: 9 m. -Peso: 14,5 t - Flotação líquida: 10,5 t - Estrutura: armários múltiplos - Materiais: PE, aço carbono, aço inoxidável
Sistema de amarre	- Profundidade da água: > 5 m - Ancora: bloco de cimento e/ou ancoragem - Amarre: amarre de um ponto - ajustável para atender às necessidades específicas do local, incluindo a profundidade da água - O sistema de amarração múltipla também está disponível
Sistema de controlo	- PLC industrial - ou o controlador da BA.
LiDARs	- LiDARs:DLiDAR(default) (Versão offshore do Windcube; ZX 300M, Movelaser B300M)
Fornecimento de energia	- Capacidade da bateria: total de 60 kWh em grupos múltiplos; - Turbinas eólicas: 2 × 350 W; - Painéis solares: 1600W, múltiplos grupos; - Células de combustível: 2x110W com 224L de combustível (opcional)
Sistema de navegação	- AIS × 1 - Refletor de radar × 2 - Luz de navegação compatível com o IALA1×-1 Suporte a dois faróis de navegação, mas necessário satisfazer as exigências das autoridades locais
Sistema de posicionamento	- Direcções: 0-360° - Precisão de direcção: 0,09° (2m linha de base) - Precisão de posicionamento: 0,5 m (horizontal, modo SBAS)
Sensores de movimento	- Sensor GNSS-INS × 2 ou sensor GNSS-INS × 1 e sensor MRU × 1
Sistemas de comunicação	-Módulos SAT: Iridium SBD×1, outros módulos de dados SAT de banda larga (facultativo); -Redes móveis: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; ligação Ethernet local
Aquisição de dados	- PCs industriais duplos - Interfaces: Serial × 6, Ethernet × 2
Sensores hidrológicos (facultativo)	- Sensor de corrente Doppler. - Sensor de ondas e sensor de profundidade da água - Sensor de salinidade e temperatura da água

5Resumo da validação

Gostaríamos de incluir neste documento um resumo dos relatórios dos nossos clientes ou de terceiros nomeados pelos nossos clientes que apoiam as nossas alegações de exatidão e disponibilidade dos dados.

A seguir está apresentado um resumo dos principais resultados.

Cliente

Nome do projeto

Boia eLiDARModelo

Referência

Emitente do relatório

Tempo

Principais conclusões

As aspirações azuis

Confiança de carbono

Mapa de roteiro da OWA Fase 2 Verificação (Dundee, Escócia)

BA-FLS-NX5,

ZX 300M x 1;

Cubo de vento offshore V2 x1

Marítimo

Met Mast

Capa de polegada

Oldbaum Services do Reino Unido

(certificador de terceiros).

A DNV analisará o relatório final

2023.3 - 2023.9

Relatório intercalar de avaliação da fase 2 do Windcube:

Duração: 77 dias;Sistemadisponibilidade: 100%

Dadosdisponibilidade: > 99,2% para todas as alturas de medição

Precisão dos dados ((Velocidade do vento):

> 2 m/s: R²> 0991, inclinação: 0,995 ~ 1.001

4~16 m/s: R²> 0985, inclinação: 0,988 ~ 1.001

Precisão dos dados ((Direcção do vento):

91m: R²> 0998, inclinação: 1.003,

101m: R²> 0998, inclinação: 1.003,

111m:R²> 0998, inclinação: 1.003,

China Três Gargantas

Yangjiang,

Guangdong

BA-FLS-NX5,

ZX 300M

Marítimo

Met Mast

Azul

Aespirações

2021

Duração: 2 meses;Sistemadisponibilidade: 100%

Dadosdisponibilidade: > 99,98% para todas as alturas de medição

Precisão dos dados ((Velocidade do vento):

> 2 m/s: R²> 09959, inclinação: 0,9964 ~ 1.0096

4~16 m/s: R²> 09921, inclinação: 0,9986 ~ 1.0122

Precisão dos dados ((Direcção do vento):

50 m: R2 > 0.9987, inclinação: 1.0125, Offset:-1.9075

100 m: R2 > 0.9986, inclinação: 1.0198, Offset:-1.4955

China Três Gargantas

Yangjiang,

Guangdong

BA-FLS-NX5,

Molas B300M

Marítimo

Met Mast

Xangai

Instituição

2022

Duração: 2 meses;Sistemadisponibilidade: 100%

Dadosdisponibilidade: > 98,5% para todas as alturas de medição

Precisão dos dados(Velocidade do vento):

> 2 m/s: R2 > 0.99, inclinação: 1,00~1.01

4~16 m/s: R2 > 0.99, inclinação: 1,00~1.02

Precisão dos dados(Rumo do vento):

R2 > 0.97, inclinação: 1.03, Deslocamento: -1.3

As aspirações azuis

Protótipo

validação,

Zhoushan, perto da costa

BA-FLS-2.4,

ZX 300M

Fixado ZX

300M

DNVGL

2019

Duração:1 mês;Sistemadisponibilidade: 100%

Dadosdisponibilidade: >97% para todas as alturas de medição

Precisão dos dados(Velocidade do vento):

> 2 m/s: R2 > 0.994, inclinação: 0,994 ~ 1.003

Precisão dos dados(Rumo do vento):

R2 > 0.999, inclinação: 0,998-1.002,

Deslocamento: -0,83~0.04

Huarun

Cangnan,

Zhejiang

BA-FLS-NX5,

ZX 300M

Marítimo

Met Mast

Huarun

2020

Duração:1 mês;Sistemadisponibilidade:100%

Dadosdisponibilidade: > 96,24% para todas as alturas de medição, exceto 120 m (Nota: 91,31%, vários dias de neblina)

Precisão dos dados(Velocidade do vento):

> 2 m/s: R2 > 0.9918, inclinação: 0,9889 ~ 1.0283

4~16 m/s: R2 > 0.9851, inclinação: 0,9851 ~ 0.9938

Precisão dos dados(Rumo do vento):

R2 > 0.9981, inclinação: 0,9826 ~ 0.9961, Offset: -0,758 ~ 1.4559

Xangai

Instituição

Nanhui,

Xangai

BA-FLS-NX5,

ZX 300M

Fixado

plataforma

ZX 300

Azul

As aspirações

2020

Duração: 2 meses;Sistemadisponibilidade: 100%

Dadosdisponibilidade:> 99,7% para todas as alturas de medição

Precisão dos dados(Velocidade do vento, > 2 m/s e 4~16 m/s): R2 > 0.97, inclinação: 0,98 ~ 1.02

Nota: a plataforma LiDAR tem um problema fatal com a direção do vento, portanto, a direção do vento não é comparada

Potência

China

Shantou

BA4.1S,

ZX 300M

2020

Duração: 2 meses;Sistemadisponibilidade: 100%

Dadosdisponibilidade: > 99,0% para todas as alturas de medição
