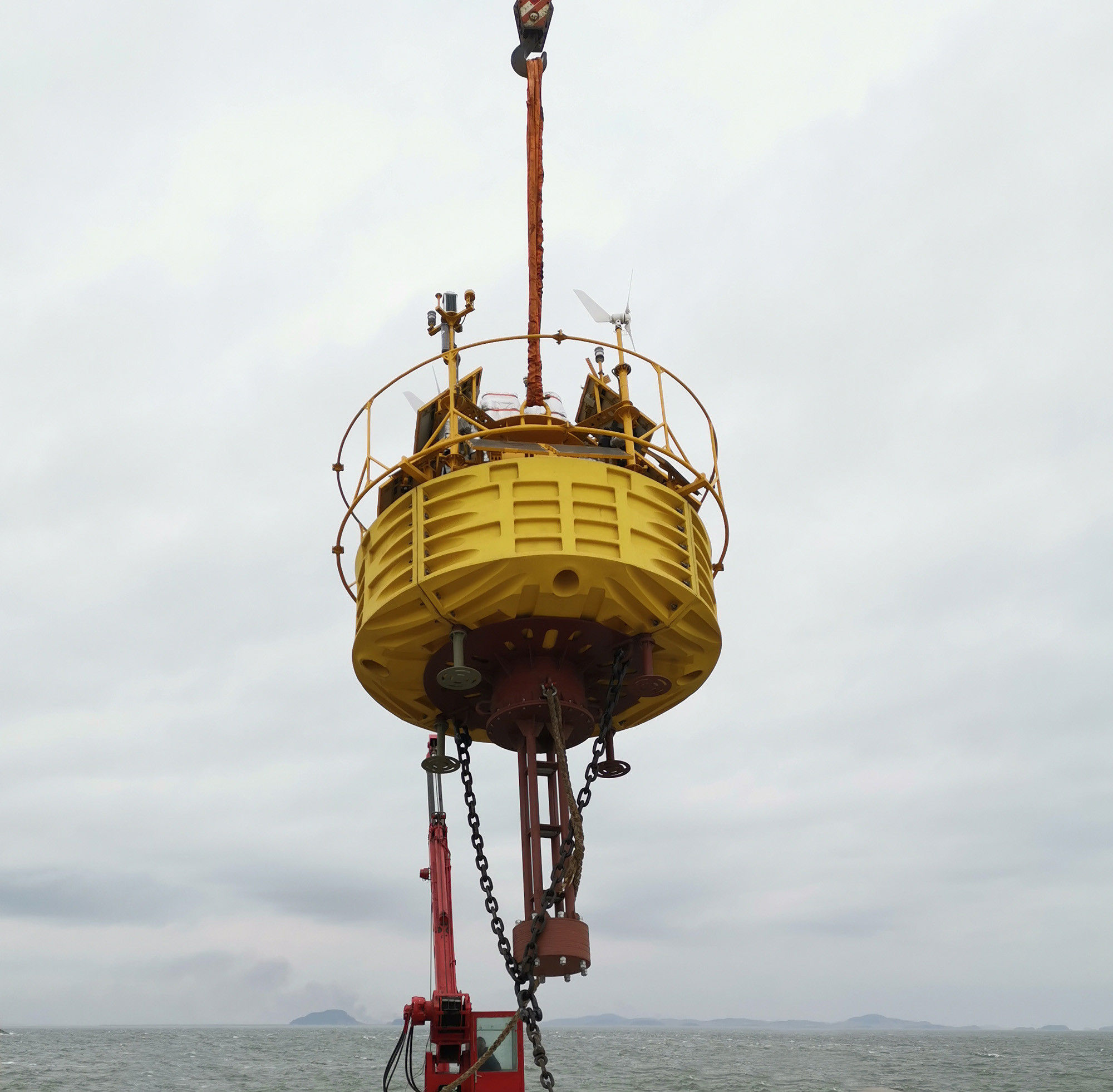

Boia de medição de vento e ondas offshore

5Monitorização, aquisição e controlo de dados

A. CONTROL

O sistema LiDAR flutuante Blue Aspirations® está equipado para monitoramento remoto do estado do sistema, saúde dos dados e monitoramento de câmera.

O monitoramento do estado do sistema monitora os seguintes parâmetros a cada duas horas:

· tensão do sistema;

· tensão da bateria;

· estado da alimentação;

· o estado da escotilha;

· estado de fuga;

· Localização por GPS; e

· distância de deslocamento

O monitoramento do estado dos dados monitora os seguintes parâmetros a cada duas horas:

• estatuto dos dados de movimento;

· posicionamento e estado da direcção;

· Estatuto dos dados LiDAR; e

• estatuto dos dados das estações meteorológicas.

O monitoramento por câmaras inclui fotos e vídeos, que, se houver comunicação por satélite de banda larga ou rede móvel, também podem ser baixados em poucos segundos.

B. Não.AquisiçãoE TRANSMISSÃO

O sistema armazena os dados adquiridos em seus servidores redundantes IPC (PC industrial) em discos SSD.Se estiver disponível um sinal de comunicação de banda larga (e.por exemplo, rede 3G/4G), o sistema irá carregar dados de alta resolução (dados LOS e dados de vento de 1 segundo) e dados de média de 10 minutos.Apenas os dados médios de 10 minutos serão carregados para servidores em terra através de módulos SBD de banda estreita por satéliteOs servidores onshore podem também ser fornecidos pelo cliente.

Além disso, a Blue Aspirations pode fornecer dados de movimento de alta frequência, dados LiDAR LOS,e dados do espectro de ondas para permitir o pós-processamento futuro à medida que a tecnologia para processamento de dados LiDAR flutuante evolui.

Recolha e transmissão de dados

Transmissão e entrega

Cópia local

O sistema é equipado com roteadores Wi-Fi duplos (suportando bandas 2.4G e 5G) cuja fonte de alimentação é controlada através de conexões SAT duplas.Os mantenedores podem baixar todos os dados dos dois servidores IPC na bóia via (S) FTP.

Carregar dados médios de 10 minutos para o servidor em terra

Se não houver rede móvel, os dados médios de 10 minutos são automaticamente carregados diariamente para servidores terrestres através de um SBD duplo SAT ou um transmissor de banda larga SAT.Caso contrário, uma rede móvel é usada para o upload.

Carregar dados de alta resolução para servidor em terra

Se uma rede móvel estiver disponível ou um transmissor de banda larga SAT estiver equipado (opcional), os dados de sensores de alta resolução (incluindo LiDAR) podem ser carregados para servidores onshore via rsync ou SFTP.

Entrega ao cliente

Várias opções para entrega automática e segura de dados ao cliente estão disponíveis.O serviço de entrega de dados é mantido pela própria Blue Aspirations sem qualquer 3^RdParticipação em partidos.

Servidor local

É possível que os clientes configurem seu servidor local, os dados só podem ser transmitidos para o servidor local para manter os dados seguros.

C. CONTROLO DO ESTADO DE ARMÁGIO E DO ACESSO

O subsistema de armazenamento de dados mantém sempre cópias redundantes (tanto localmente no sistema LiDAR flutuante como em servidores em terra) para evitar perdas inesperadas de dados.O arquivo de dados também é comprimido com proteção de senha em formatos 7z ou zipEsta senha só é conhecida por um funcionário autorizado da Blue Aspirations e seu cliente.

O sistema LiDAR flutuante contém dois servidores IPC. Os dados brutos de movimento, os dados LiDAR e outros dados de sensores são sincronizados em ambos os servidores e unidades SSD.O controlo de acesso está habilitado no sistema operativo IPC do sistema e apenas os engenheiros autorizados têm acesso.

Depois que os dados são carregados para servidores onshore, eles são comprimidos e criptografados (de novo restringindo o acesso apenas a funcionários autorizados da Blue Aspirations).

A Blue Aspirations empregará servidores em nuvem no país local do local ou com base nas solicitações dos clientes para um local de armazenamento de dados em terra.

D. FORMATO DE REPORTAGEM

A Blue Aspirations normalmente entrega dados diariamente aos clientes num ficheiro Excel que contém uma coluna para cada parâmetro medido.Incluímos um relatório que resume os dados eólicos de cada mês e outros parâmetros, incluindo observações relativas ao comportamento do sistema LiDAR flutuante, tempo, disponibilidade, etc., se for caso disso.

Os formatos de relatórios mensais são incluídos abaixo.

2Sistema de alimentação

O sistema LiDAR flutuante Blue Aspirations é equipado com os seguintes sistemas de energia:

l Bancos de baterias: 4 grupos, no total 60 kwh;

Turbinas eólicas: 2 × 350 W

1 Painéis solares: 1600 W, múltiplos grupos

1 Células de combustível: 2 x 110 W, 8 tanques de combustível, no total 248 kwh

Análise de potência do sistema

Análise de potência no projecto de verificação OWA FASE 2 em Dundee, Escócia(Seis meses)

Das tabelas podemos ver que o consumo total do sistema (diário) do LiDAR flutuante pode ser coberto pela energia gerada por painéis solares e turbinas eólicas, mesmo que ambos os LiDAR estejam ligados.

O nosso sistema de energia é suficiente para suportar o sistema LiDAR flutuante com um sistema LiDAR duplo ((Hot standby).Também empregamos um sistema de previsão de energia para prever a produção de turbinas eólicas e painéis solares a bordo e melhor planejar estratégias de utilização de energia.

O gráfico abaixo mostra um perfil típico de tensão do sistema. Mantemos continuamente o sistema bem acima do nível de segurança de tensão de 24,5 V.
