Desenvolvimento eólico offshore da plataforma LiDAR flutuante

1
MOQ
1300000-1800000USD
preço
Desenvolvimento eólico offshore da plataforma LiDAR flutuante
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Consumo de energia: 150 W
Nome do produto: LiDAR flutuante
Tamanho: 5x5x9m
LiDAR: LiDAR duplo ((Windcube/ZX 300M/Mola B300M)
Destacar:

Plataforma de lidar

,

Plataforma LiDAR flutuante

,

Plataforma LiDAR Offshore
Informação básica
Lugar de origem: China
Marca: Blue Aspirations
Certificação: OWA Stage 2
Número do modelo: BA-FLS-NX5
Condições de Pagamento e Envio
Detalhes da embalagem: 3 recipientes
Tempo de entrega: 2-3month
Termos de pagamento: T/T
Habilidade da fonte: 3 Unidades/Mês Sem pré-validação.
Descrição de produto

Plataforma LiDAR flutuante

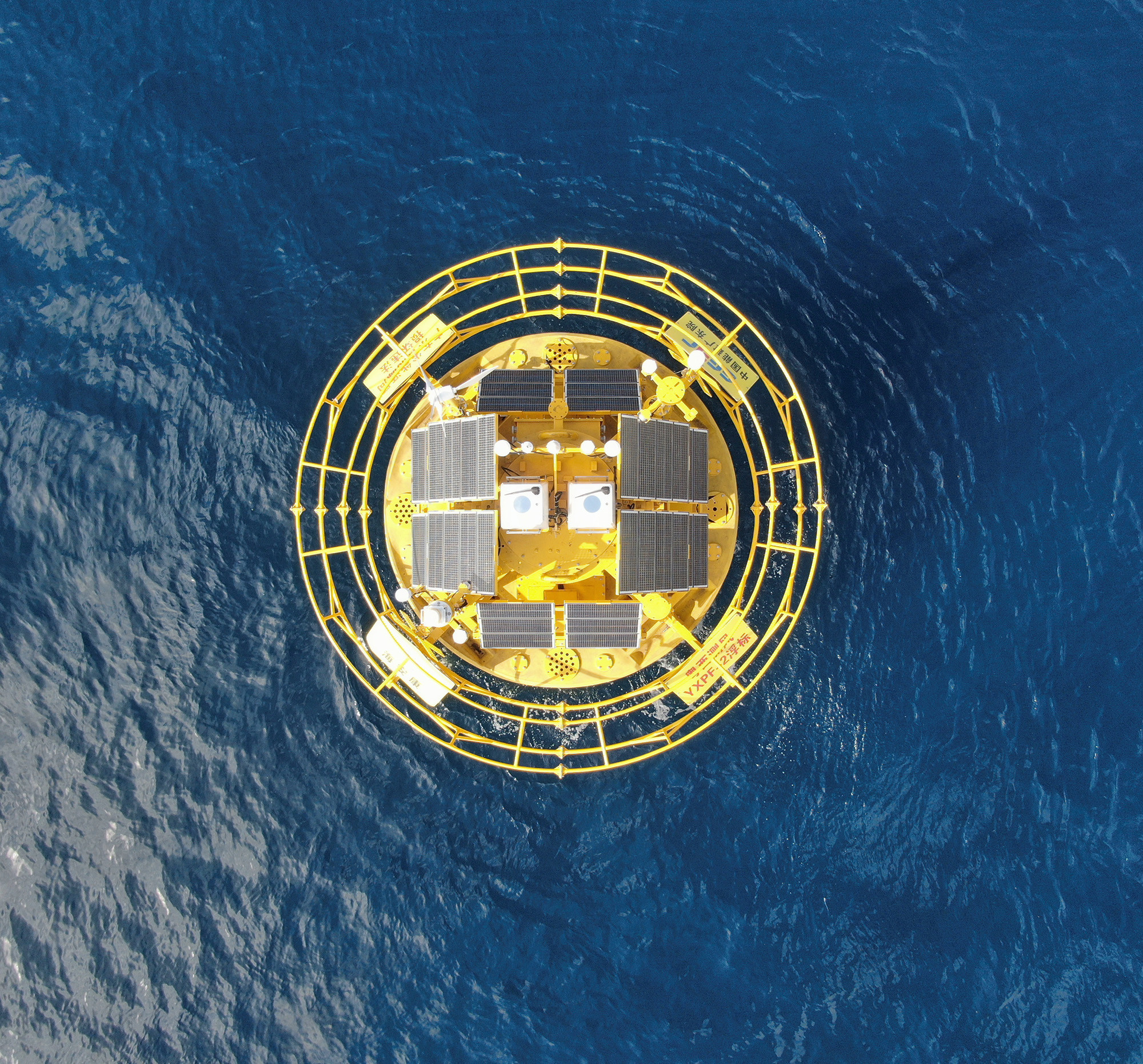

1Plataforma flutuante.

A plataforma flutuante é constituída por 4 blocos de espuma contidos no interior de caixas de PE. moldagem rotacional, e sua estrutura modular permite que o sistema Lidar flutuante seja facilmente desmontado para carregamento O transporte de mercadorias para o interior de um camião ou dentro de um contentor é mais rápido e mais barato, tanto no interior como no exterior.

Desenvolvimento eólico offshore da plataforma LiDAR flutuante 0


2Princípios de conceção

A confiabilidade é a característica mais importante de qualquer sistema Lidar flutuante e é um princípio central da filosofia de design da Blue Aspirations.Baseando-nos na experiência da nossa equipa nos princípios de concepção do sector das telecomunicaçõesO modelo comercial também foi projetado iterativamente usando simulações para modelar caminhos de falha e eliminar pontos únicos de falha.Os principais exemplos de como estes princípios estão incorporados no sistema Lidar flutuante incluem:

  • Pelo menos duas fontes de aquisição de dados de vento e de movimento;
  • Um mínimo de dois de cada ligação do sensor de aquisição de dados;
  • Dois servidores configurados para trocar de forma transparente entre si em caso de inatividade do servidor;
  • Redundância em cada sistema de alimentação para garantir um risco insignificante de escassez de energia;
  • Bancos de baterias instalados em armários separados com um circuito de interrupção automática concebido para transferir carga em caso de mau funcionamento de um único banco de baterias;
  • Subsistema de comunicação de dados com, pelo menos, dois canais de ligação ascendente e descendente na ausência de 2/3/4G; e
  • Fonte de reserva para medições de direcção e de movimento para manter o fornecimento de dados de alta qualidade, mesmo em caso de danos significativos aos mastros, antenas,Sensores GNSS-INS primários e sensores de bússola.

Desenvolvimento eólico offshore da plataforma LiDAR flutuante 1



3- Compensação de movimento.

Uma vez que o movimento da bóia afeta as medições da direção do vento e da velocidade do vento do LiDAR, o sistema Blue Aspirations® está equipado com um sensor de movimento para adquirir dados de passo e rolagem de alta resolução,e sensores de direcção e DGPS para obter informações precisas sobre a direcçãoO nosso algoritmo patenteado usa então um método de projecção para corrigir os dados de velocidade do vento LiDAR para o plano horizontal adequado.Calculando o ângulo de deslocamento da instalação LiDAR do sensor de direcção, o sistema é igualmente capaz de transformar os dados de direcção do vento recolhidos para o ângulo correto.



3Detalhes técnicos

Modulos Detalhes
Boia

- Diâmetro: 5 m.

-Alta: 9 m.

-Peso: 14,5 t

- Flotação líquida: 10,5 t

- Estrutura: armários múltiplos

- Materiais: PE, aço carbono, aço inoxidável
Sistema de amarre

- Profundidade da água: > 5 m

- Ancora: bloco de cimento e/ou ancoragem

- Amarre: amarre de um ponto

- ajustável para atender às necessidades específicas do local, incluindo a profundidade da água

- O sistema de amarração múltipla também está disponível
Sistema de controlo

- PLC industrial

- ou o controlador da BA.
LiDARs

- LiDARs:DLiDAR(default)

(Versão offshore do Windcube; ZX 300M, Movelaser B300M)
Fornecimento de energia

- Capacidade da bateria: total de 60 kWh em grupos múltiplos;

- Turbinas eólicas: 2 × 350 W;

- Painéis solares: 1600W, múltiplos grupos;

- Células de combustível: 2x110W com 224L de combustível (opcional)
Sistema de navegação

- AIS × 1

- Refletor de radar × 2

- Luz de navegação compatível com o IALA1×-1

Suporte a dois faróis de navegação, mas necessário satisfazer as exigências das autoridades locais
Sistema de posicionamento

- Direcções: 0-360°

- Precisão de direcção: 0,09° (2m linha de base)

- Precisão de posicionamento: 0,5 m (horizontal, modo SBAS)
Sensores de movimento - Sensor GNSS-INS × 2 ou sensor GNSS-INS × 1 e sensor MRU × 1
Sistemas de comunicação

-Módulos SAT: Iridium SBD×1, outros módulos de dados SAT de banda larga (facultativo);

-Redes móveis: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; ligação Ethernet local
Aquisição de dados

- PCs industriais duplos

- Interfaces: Serial × 6, Ethernet × 2

Sensores hidrológicos

(facultativo)

- Sensor de corrente Doppler.

- Sensor de ondas e sensor de profundidade da água

- Sensor de salinidade e temperatura da água


4.Sistema de alimentação

O sistema LiDAR flutuante Blue Aspirations é equipado com os seguintes sistemas de energia:

l Bancos de baterias: 4 grupos, no total 60 kwh;

Turbinas eólicas: 2 × 350 W

1 Painéis solares: 1600 W, múltiplos grupos

1 Células de combustível: 2 x 110 W, 8 tanques de combustível, no total 248 kwh



Análise de potência do sistema

Energia armazenada Baterias ((12v,250AH) x 20 Combustível ((M28, 31kwh) x 8
308 kwh 60 kwh 248 kwh



LiDAR único ou duplo Consumo diário de energia do sistema Dias apenas com baterias e combustível
LiDAR ZX único 125w x 24h--> 3 kwh (diariamente) 102 dias
LiDAR de Cubo de vento único 85w x 24h -->2,04kwh (diariamente) 150 dias
LiDAR duplo 180w x 24h--> 4,32 kwh (diariamente) 71 dias



Análise de potência no projecto de transformação OWA FASE 2 em Dundee, Escócia(Seis meses)

  Energia total gerada no projecto (kWh)

Energia solar

Geração ((kWh)

Energia eólica

Geração (kWh)

Potência da célula de combustível

Geração (kWh)
Total 1148.51 880.14 210.81 57.56
Diariamente 6.38 4.89 1.17 0.32



Das tabelas podemos ver que o consumo total do sistema (diário) do LiDAR flutuante pode ser coberto pela energia gerada por painéis solares e turbinas eólicas, mesmo que ambos os LiDAR estejam ligados.

O nosso sistema de energia é suficiente para suportar o sistema LiDAR flutuante com um sistema LiDAR duplo ((Hot standby).Também empregamos um sistema de previsão de energia para prever a produção de turbinas eólicas e painéis solares a bordo e melhor planejar estratégias de utilização de energia.

O gráfico abaixo mostra um perfil típico de tensão do sistema. Mantemos continuamente o sistema bem acima do nível de segurança de tensão de 24,5 V.







5Resumo da validação

Gostaríamos de incluir neste documento um resumo dos relatórios dos nossos clientes ou de terceiros nomeados pelos nossos clientes que apoiam as nossas alegações de exatidão e disponibilidade dos dados.

A seguir está apresentado um resumo dos principais resultados.

Cliente Nome do projeto Boia eLiDARModelo Referência Emitente do relatório Tempo Principais conclusões
As aspirações azuis

Confiança de carbono

Mapa de roteiro da OWA Fase 2 Verificação (Dundee, Escócia)

BA-FLS-NX5,

ZX 300M x 1;

Cubo de vento offshore V2 x1



Marítimo

Met Mast

Capa de polegada



Oldbaum Services do Reino Unido

(certificador de terceiros).

A DNV analisará o relatório final

 2023.3 - 2023.9

Relatório intercalar de avaliação da fase 2 do Windcube:

Duração: 77 dias;Sistemadisponibilidade: 100%

Dadosdisponibilidade: > 99,2% para todas as alturas de medição

Precisão dos dados ((Velocidade do vento):

> 2 m/s: R2> 0991, inclinação: 0,995 ~ 1.001

4~16 m/s: R2> 0985, inclinação: 0,988 ~ 1.001

Precisão dos dados ((Direcção do vento):

91m: R2> 0998, inclinação: 1.003,

101m: R2> 0998, inclinação: 1.003,

111m:R2> 0998, inclinação: 1.003,
China Três Gargantas

Yangjiang,

Guangdong

BA-FLS-NX5,

ZX 300M

Marítimo

Met Mast

Azul

Aespirações

 2021

Duração: 2 meses;Sistemadisponibilidade: 100%

Dadosdisponibilidade: > 99,98% para todas as alturas de medição

Precisão dos dados ((Velocidade do vento):

> 2 m/s: R2> 09959, inclinação: 0,9964 ~ 1.0096

4~16 m/s: R2> 09921, inclinação: 0,9986 ~ 1.0122

Precisão dos dados ((Direcção do vento):

50 m: R2 > 0.9987, inclinação: 1.0125, Offset:-1.9075

100 m: R2 > 0.9986, inclinação: 1.0198, Offset:-1.4955
China Três Gargantas

Yangjiang,

Guangdong

BA-FLS-NX5,

Molas B300M

Marítimo

Met Mast

Xangai

Instituição

 2022

Duração: 2 meses;Sistemadisponibilidade: 100%

Dadosdisponibilidade: > 98,5% para todas as alturas de medição

Precisão dos dados(Velocidade do vento):

> 2 m/s: R2 > 0.99, inclinação: 1,00~1.01

4~16 m/s: R2 > 0.99, inclinação: 1,00~1.02

Precisão dos dados(Rumo do vento):

R2 > 0.97, inclinação: 1.03, Deslocamento: -1.3
As aspirações azuis

Protótipo

validação,

Zhoushan, perto da costa

BA-FLS-2.4,

ZX 300M

Fixado ZX

300M

 DNVGL 2019

Duração:1 mês;Sistemadisponibilidade: 100%

Dadosdisponibilidade: >97% para todas as alturas de medição

Precisão dos dados(Velocidade do vento):

> 2 m/s: R2 > 0.994, inclinação: 0,994 ~ 1.003

Precisão dos dados(Rumo do vento):

R2 > 0.999, inclinação: 0,998-1.002,

Deslocamento: -0,83~0.04
Huarun

Cangnan,

Zhejiang

BA-FLS-NX5,

ZX 300M

Marítimo

Met Mast

 Huarun 2020

Duração:1 mês;Sistemadisponibilidade:100%

Dadosdisponibilidade: > 96,24% para todas as alturas de medição, exceto 120 m (Nota: 91,31%, vários dias de neblina)

Precisão dos dados(Velocidade do vento):

> 2 m/s: R2 > 0.9918, inclinação: 0,9889 ~ 1.0283

4~16 m/s: R2 > 0.9851, inclinação: 0,9851 ~ 0.9938

Precisão dos dados(Rumo do vento):

R2 > 0.9981, inclinação: 0,9826 ~ 0.9961, Offset: -0,758 ~ 1.4559

Xangai

Instituição

Nanhui,

Xangai

BA-FLS-NX5,

ZX 300M

Fixado

plataforma

ZX 300

Azul

As aspirações

 2020

Duração: 2 meses;Sistemadisponibilidade: 100%

Dadosdisponibilidade:> 99,7% para todas as alturas de medição

Precisão dos dados(Velocidade do vento, > 2 m/s e 4~16 m/s): R2 > 0.97, inclinação: 0,98 ~ 1.02

Nota: a plataforma LiDAR tem um problema fatal com a direção do vento, portanto, a direção do vento não é comparada

Potência

China

 Shantou

BA4.1S,

ZX 300M

     2020

Duração: 2 meses;Sistemadisponibilidade: 100%

Dadosdisponibilidade: > 99,0% para todas as alturas de medição

6.Correção da intensidade de turbulência

A intensidade de turbulência (TI) é uma das principais entradas de projeto para turbinas eólicas offshore e fundações. turbulence correction is still one disputable field since normally the measured TI is higher due to the motion of the buoy under waves since the motion correction normally cannot remove all the motion effects to the 1-s wind speed dataDesenvolvemos um algoritmo de correção para corrigir o TI medido pelo FLS para um nível real e realizamos uma comparação após a correção com um mastro de metrô offshore em 2021.O gráfico e a tabela mostram os resultados desta correcçãoTambém vamos corrigir TI junto com o serviço de dados por padrão.





Velocidade do vento FLS TI médio bruto TI médio FLS corrigido Met Mast Média TI

Relação de diferença TI,

FLS contra Mast Met(%)

TI diferença,

FLS contra Mast Met
[2,3] 0.180492 0.112551 0.107520 4.68 0.005031
[3,4] 0.128281 0.078571 0.079221 -Não.82 -Não.00065
[4,5] 0.139076 0.078529 0.078367 0.21 0.000162
[5,6] 0.133846 0.069284 0.067774 2.23 0.00151
[6,7] 0.142129 0.078143 0.075735 3. 18 0.002408
[7,8] 0.145033 0.068586 0.066215 3.58 0.002371
[8,9] 0.153255 0.069925 0.066153 5.70 0.003772
[9, 10] 0.162506 0.064650 0.065711 - Um.61 -Não.001061
[ 10, 11] 0.173643 0.066369 0.063559 4.42 0.00281
[ 11, 12] 0.180964 0.063365 0.063800 -Não.68 -Não.000435
[ 12, 14] 0.180442 0.066502 0.065880 0.94 0.000622
[ 14, 16] 0.198287 0.069350 0.073287 - Cinco.37 -Não.003937
[ 16, 18] 0.197597 0.080980 0.078003 3.82 0.002977
[ 18, inf ] 0.194325 0.079881 0.078303 2.02 0.001578




7.Mapa do caminho da OWA Carbon Trust Fase 1 a Fase 3

A.Introdução

Em parceria com nove desenvolvedores eólicos offshore, o Carbon Trust lançou o programa Offshore Wind Accelerator (OWA) e no início de 2014,A OWA lançou o seu Roteiro LiDAR Flutuante para Aceitação Comercial (o Roteiro OWA)O Roteiro da OWA descreve os requisitos que os sistemas LiDAR flutuantes devem satisfazer para pertencer a um dos três estágios distintos de maturidade:

Fase I: linha de base;

Fase II: pré-comercial; e

Fase III: Comercial.

O BA FLS preenche actualmente os requisitos para a Fase I.O BA FLS cumpriu os requisitos de disponibilidade exigidos pela Fase III para mais de 30 campanhas com FLS equipado com LiDAR duplos;.

As fases II e III incorporam requisitos elevados de precisão e disponibilidade e evidências de múltiplas campanhas de verificação de longa e curta duração bem-sucedidas contra referências de confiança.Em um esforço para proporcionar maior confiança aos seus clientes e parceiros, a Blue Aspirations elaborou o seguinte roteiro estratégico para alcançar a classificação dos estágios II e III do Roteiro da OWA.



B. Não. OWA FASE IIETAPA IIIRequisitos

Os requisitos de disponibilidade e precisão dos dados das fases II e III dos roteiros da OWA são os seguintes:

Disponibilidade

Indicador de desempenho Definição Critérios de aceitação
Melhores práticas, Fase 3 Fase mínima 2, apenas
MSA1M Disponibilidade do sistema mensal ≥ 95% ≥ 90%
OSACA Disponibilidade global do sistema ≥ 97% ≥ 95%
MPDA1M Disponibilidade mensal dos dados pós-tratamento ≥ 85% ≥ 80%
OPDACA Disponibilidade geral dos dados pós-tratamento ≥ 90% ≥ 85%

Precisão

Indicador de desempenho Definição Critérios de aceitação
Melhores práticas, Fase 3 Fase mínima 2, apenas
XMWS Velocidade do vento 0.98 ¢ 1.02 0.97 1 ¢.03
R2MWS Velocidade do vento √ coeficiente de determinação > 098 > 097
MMd Direcção do vento ∙ inclinação 0.97 1 ¢.03 0.95 ¢ 1.05
DesligadoMd Direção do vento ∙ Deslocamento < 5° < 10°
R2Md Direcção do vento > 097 > 095

A OWA exige que todos os sistemas da Fase II e da Fase III tenham completado campanhas que satisfaçam os seguintes critérios de duração e frequência:

# Fase 2 Descrição dos requisitos Meses necessários Número de campanhas necessárias
1 Validação do desempenho do LIDAR em terra em um quadro de referência fixo O tempo necessário para encher todos os recipientes de vento 1
2 Validação do desempenho do LIDAR flutuante no alto mar em condições dinâmicas 6 1








C. Não.Situação actual

O sistema de lidar flutuante BA-FLS-NX5 ainda está na Fase 1. No entanto, foi implantado no início de março de 2023 ao lado do mastro de metrô Inch Cape, na Escócia.O sistema manteve uma condição de saúde muito boa mesmo alimentando dois LiDARs simultaneamente por mais de três mesesO primeiro relatório intercalar de verificação do tipo da fase 2 foi entregue pela Oldbaum Services, certificadora britânica de terceiros.

O período de avaliação é de 10-03-2023 a 25-05-2023 (77 dias). A disponibilidade de dados do LiDAR em todas as alturas é superior a 99,2%.As velocidades máximas do vento são com desvios bastante baixos.





As correlações entre a velocidade do vento (> 2 m/s e 4-16 m/s) e a direção do vento (> 2 m/s) ultrapassaram todos os limiares de aceitação das melhores práticas da Fase 2 da Confiança em Carbono.



Todos os KPI cumprem os critérios de melhores práticas da fase 2, o que significa que o BA-FLS-NX5 está actualmente a passar também os critérios da fase 3.Mas estamos confiantes de ver bons resultados neste mês de Setembro.. baseado no desempenho da unidade e no design sólido do modelo BA-FLS-NX5.



D. Não.ROADMAPpara STAGE3

Não nos deteremos na Fase 2 e iremos mais longe para a Fase 3.

Requisitos de verificação do tipo, classificação e de projeto pré-comercial para a Fase 3 Plano e acção
Fase 2 Verificação do tipo FL

No.1 do BA-FLS-NX5 comparado com o mastro de encosto metálico para a fase 2 da verificação do tipo FL (em curso na Escócia)

Pode contar como 1 de 3 ensaios de longa duração e pode contar para os ensaios de classificação.

Verificação da unidade FL

(3 ensaios longos e 3 curtos)

Três ensaios de longa duração ((Pode contar para os ensaios de classificação):

1O número 1 do BA-FLS-NX5 está em progresso na Fase 2 com o mastro de Inch Cape na Escócia.

2O número 1 do BA-FLS-NX5 será comparado com o número 2 do mastro por mais de 3 meses no próximo ano.

3O número 2 do BA-FLS-NX5 será comparado com o número 2 do mastro durante mais de 3 meses no próximo ano.

Três testes curtos:

4O número 3 do BA-FLS-NX5 foi implantado na província de Jiangsu, na China, e está em andamento para o teste de verificação da unidade.

5Os outros 2 testes curtos serão comparados com uma plataforma fixa antes de 2 projectos comerciais específicos ((Pré-validação por um mês),ou vamos implantar 2 de BA-FLS-NX5 diretamente para a verificação da unidade

FL offshore Classificação

(3 ensaios de longa duração)

 Todos estes 3 testes de verificação da unidade FL podem contar para os testes de classificação offshore da FL.
Implementação inicial de projetos comerciais

5 desdobramentos por mais de um ano.

Temos mais de 30 projetos comerciais na China e mais de 5 projetos que a FLS tem executado por mais de 1 ano com mais de 95% de disponibilidade de dados.Ainda precisamos de seguir o Roteiro da OWA para ser supervisionado por um terceiro para o provar.Encontraremos DNV, UL, ou outros terceiros para assumir o trabalho para os seguintes projetos comerciais.



etiqueta:

Lidar do vento a pouca distância do mar

Soluções Lidar Flutuantes

LiDAR eólico offshore de nível marinho

Produtos recomendados
Entre em contato conosco
Telefone : +86 18758287649
Caracteres restantes(20/3000)
Entrar em contato
Sala 1118, Bloco B, 11o andar, n.o 68, Rua Tonghe, Rua Xixing, distrito de Binjiang, cidade de Hangzhou, província de Zhejiang
jianyu.qiu@blue-aspirations.com
+86 18758287649
sobre
Perfil da Empresa Fábrica Controle de Qualidade Fale Conosco
Produtos
Boia LiDAR flutuanteSistema LiDAR flutuanteVento de Mar Lidar Flutuante Todas as categorias
Envie-nos
Deixe-nos saber sua necessidade. Vamos conectar os melhores produtos com você.
Mapa do Site │ Site para celular │ Política de Privacidade
China bom qualidade Boia LiDAR flutuante fornecedor. © 2024 - 2025 lidarbuoys.com. All Rights Reserved.
